006P電池（角形 9V電池）用 電池チェッカー
by JL1GDQ
ARDF受信機で使用する 006P電池(角形9Vタイプ)の電池チェッカーです。
市販の電池チェッカーで「電池はまだ使える」と思って使用しても、
競技中に切れてしまう場合がありました。
また、普段の練習で使った電池が「あとどれくらい使えるだろう？」と迷うこともよくあります。
そんな訳で、負荷をかけて容量を測定する電池チェッカーを
いつもお世話になっている JL1GDQ局に作っていただきました。

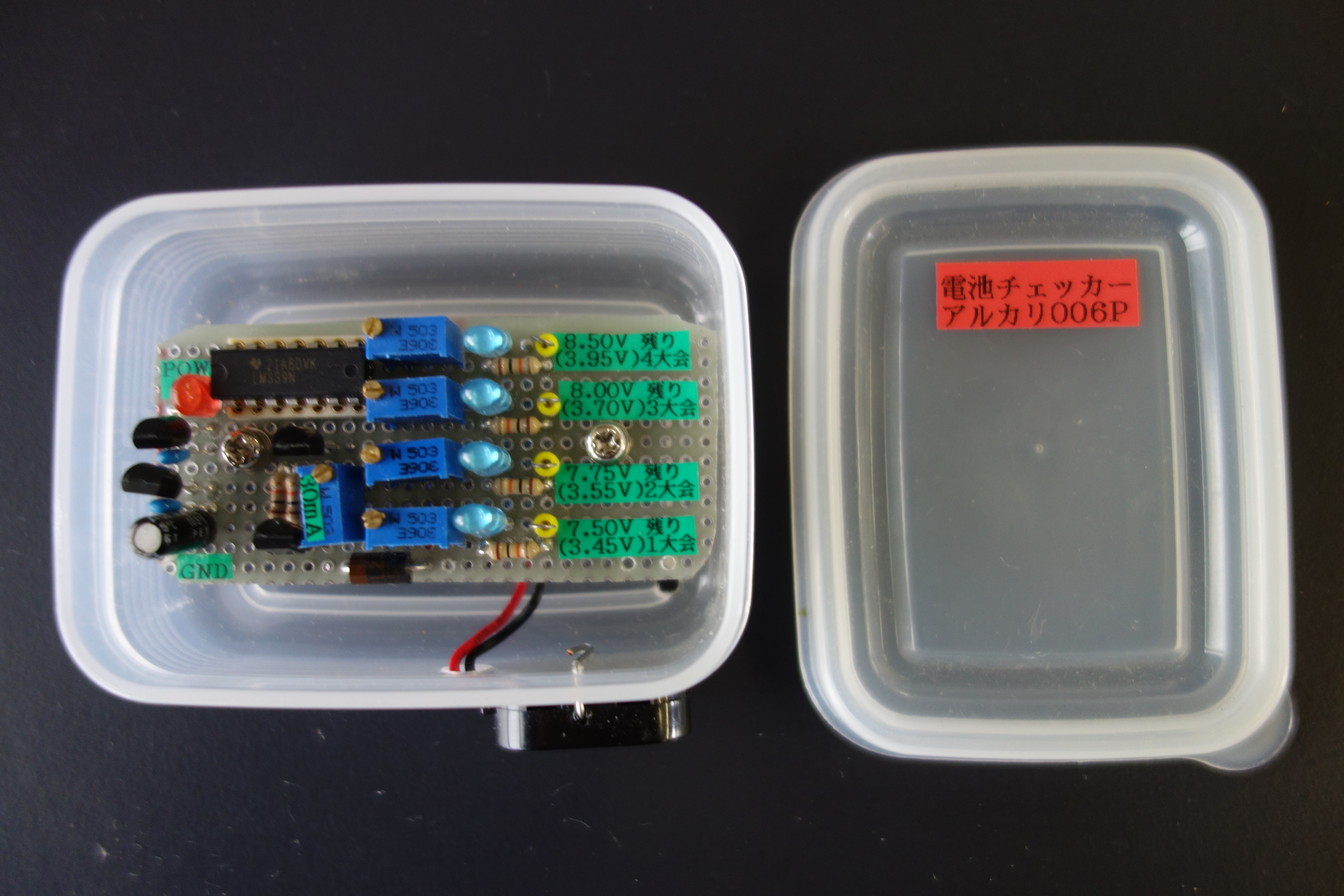

4個のLED表示によって、概ねあと何大会（1大会 3時間想定）使用できるかをチェックできます。

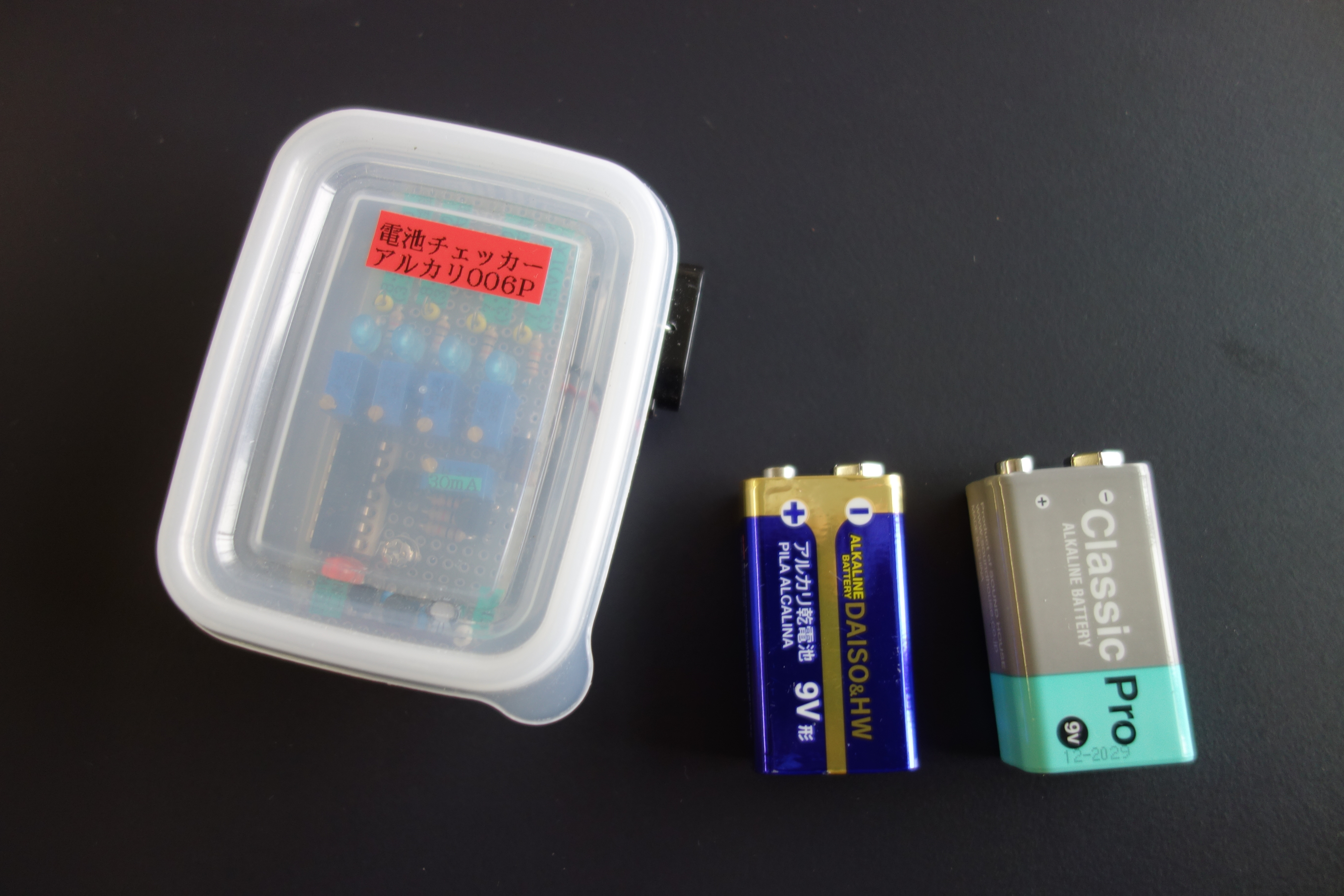

電池は多くのARDFerが利用している「ダイソー」と「サウンドハウス」のアルカリ電池、
受信機は JL1GDQ製のものを想定して調整してあります。
動作・回路図等の資料（PDFファイル)
画像をクリックすると拡大画像となります

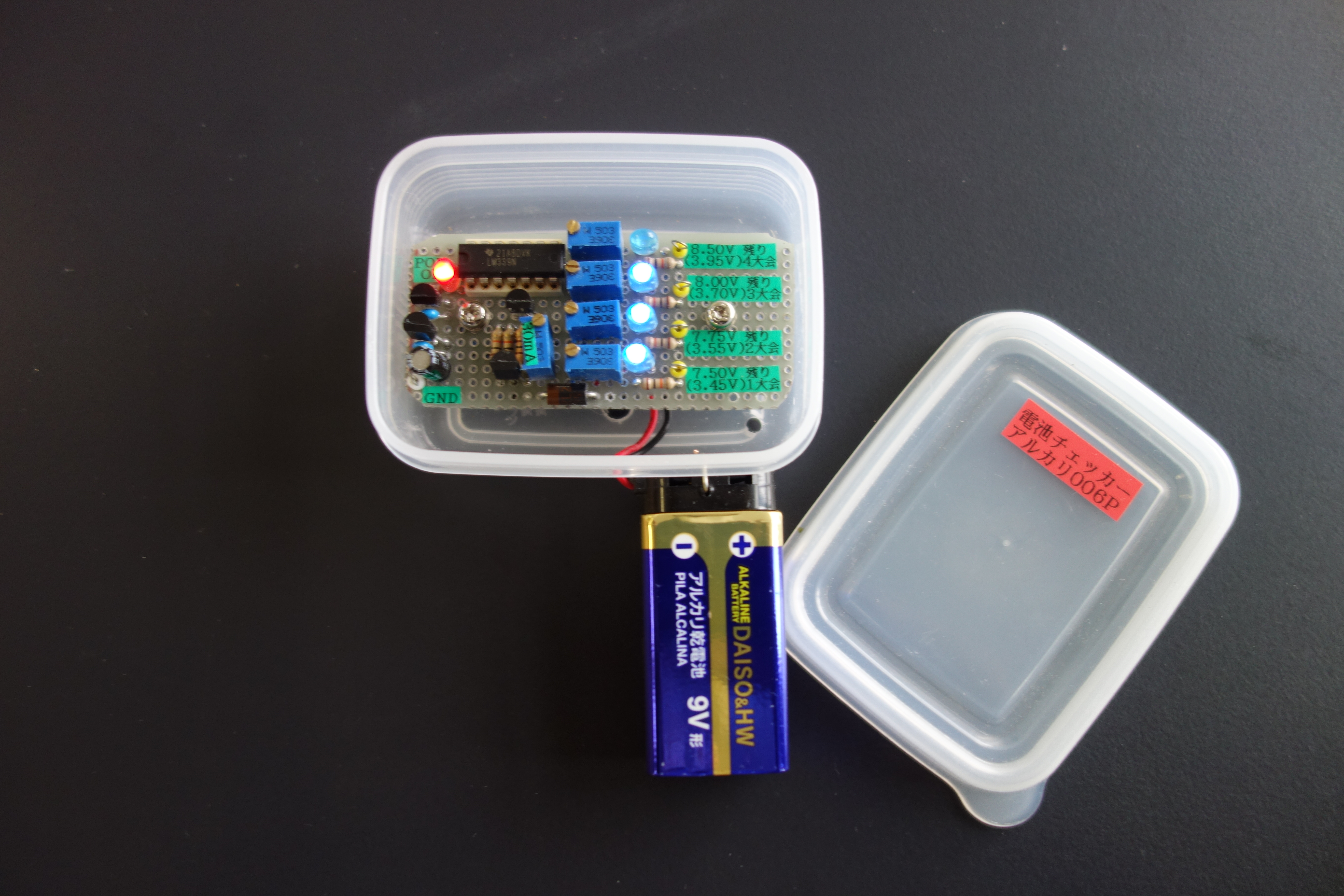

LEDが ３個点灯したので
概ね ３大会使用可
【 参考 】

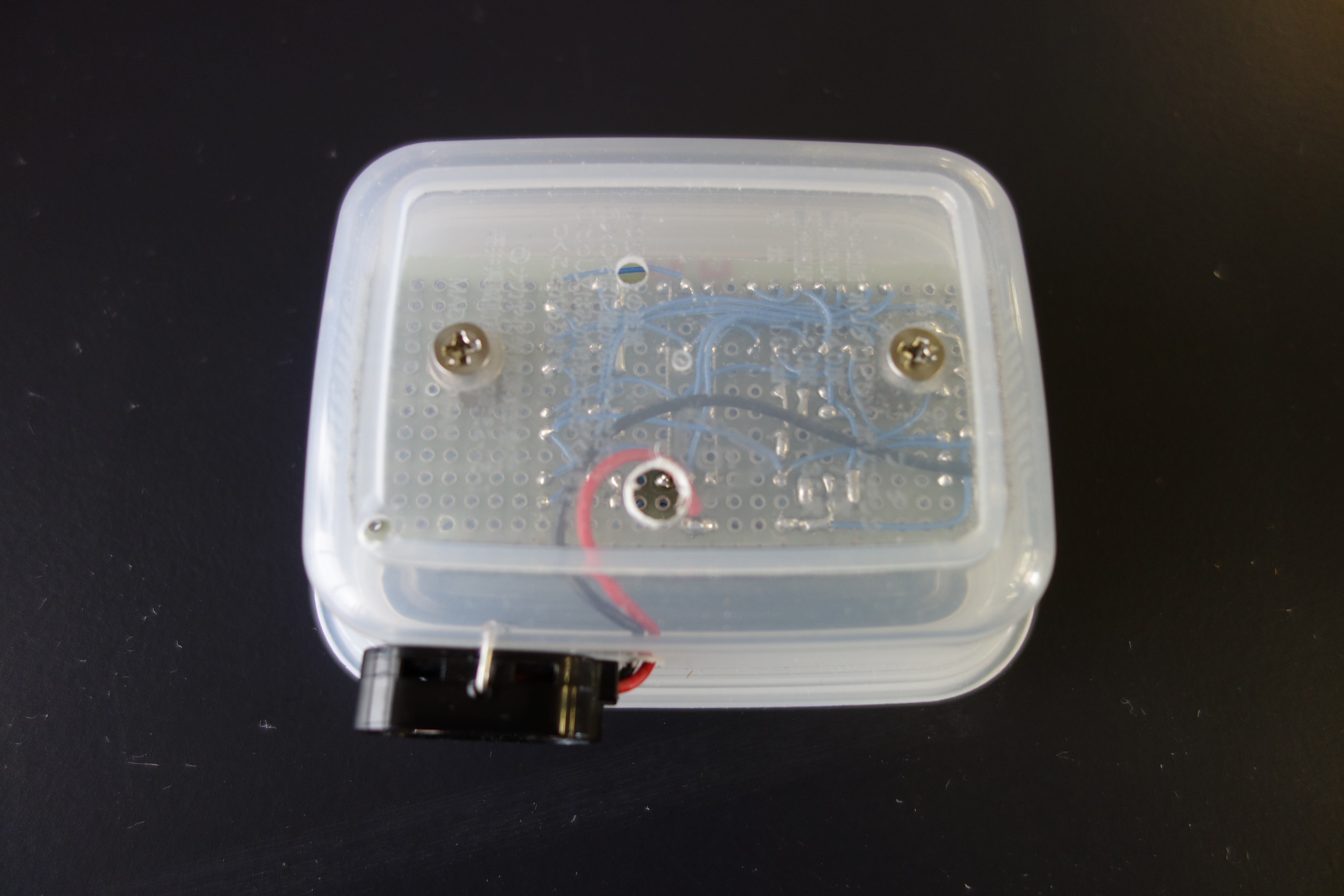

裏面です
